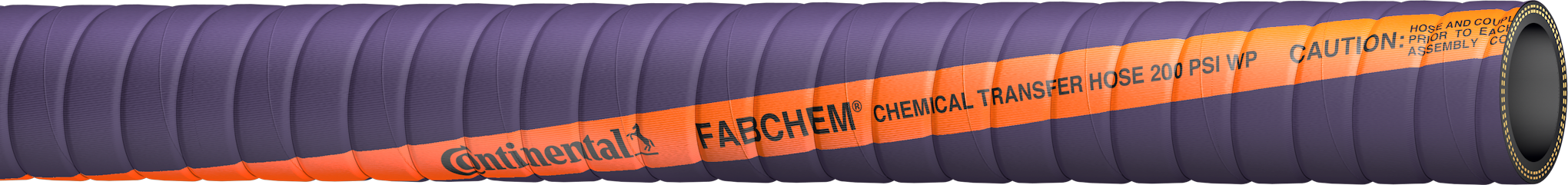

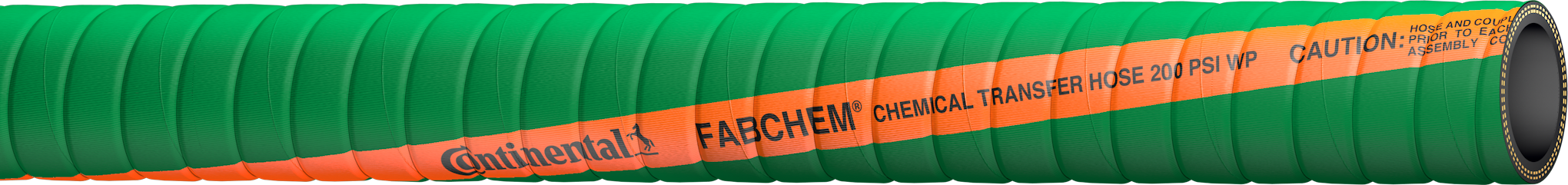

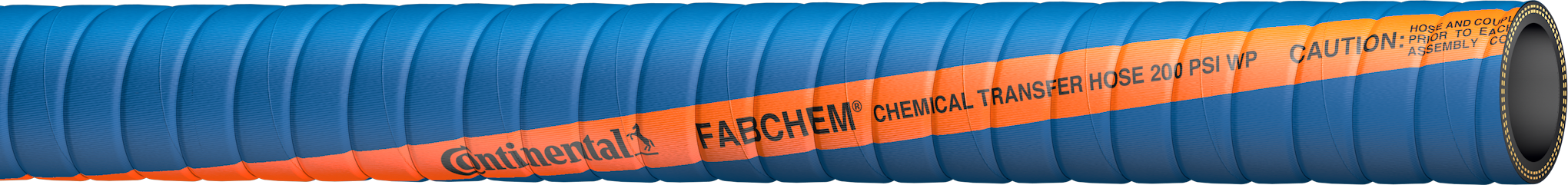

Name: FABCHEM®
Brand: Continental / ContiTech

Tətbiq və konstruksiya

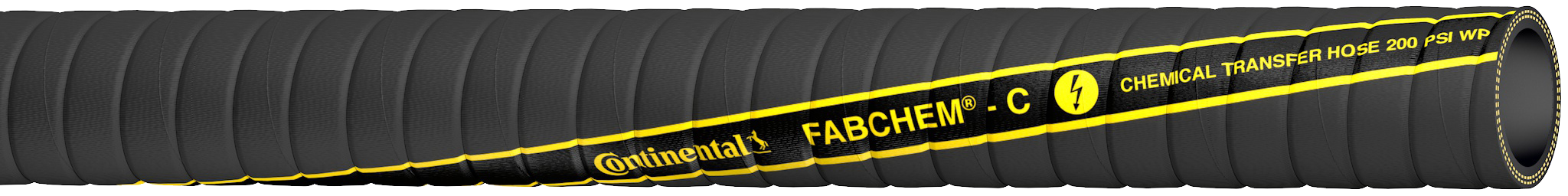

Ümummilli sənayelər tərəfindən etibar edilən Continental Fabchem geniş çeşiddə sənaye kimyəvi maddələrini təhlükəsiz və səmərəli şəkildə idarə etmək üçün ən populyar həllimizdir. Təzyiq, cazibə axını və tam udma altında performans üçün nəzərdə tutulmuşdur, tələbkar mühitlərdə misilsiz etibarlılıq təmin edir. Partlayıcı atmosferdə əlavə qorunma lazımdır? FabChem-C-ni seçin, yüksək riskli kimyəvi ötürmə tətbiqləri üçün mükəmməl bir keçirici boru və üstün statik dissipasiya üçün örtüyə malikdir. *Uyğunluq üçün Continental Kimyəvi Müqavimət Təlimatına baxın.

Performans və əsas xüsusiyyətlər

Boru

UHMWPE

Qapaq

EPDM

Möhkəmləndirici

Spiral-plied parça, məftil spiral

Temperatur diapazonu

-40°F / -40°C ~ 212°F / 100°C

Dizayn Faktoru

Qablaşdırma

Qurulmuş & Poli-sarlı

Mufta

Düzgün quraşdırma tövsiyəsi və birləşmə proseduru üçün fitinq istehsalçısı ilə əlaqə saxlayın.

Markalanma

Brend

Ölçülər və texniki cədvəllər

FABCHEM®

Sifariş Kodları: 546-714 (Qırmızı), 546-555 (Mavi), 546-533 (Bənövşəyi), 546-452 (Keçirici), 546-458 546-712 (narıncı), 541-065 (6" ID), 546-065 (Yaşıl)

Məhsul Nömrələri

ID
(in)

ID
(mm)

Nom. OD
(in.)

Nom. OD
(mm)

Uzunluq (ft)	Rəng	Dəq. Burst (PSI)	Dəq. Burst (Mpa)	Əyilmə Radiusu (in.)	Əyilmə Radiusu (mm)	Vakuum (in.)	Vakuum (mm)	WP (PSI)	WP (MPa)	Çəki (lbs/ft)	Çəki (kq/m)	Hissə nömrəsi

1/2

12.70

0.90

22.80

100	Yaşıl	800	5.52	3.00	76.20	29.00	736.60	200	1.38	0.30	0.44	20018477
400	Qara	800	5.52	3.00	76.20	29.00	736.60	200	1.38	0.29	0.43	20617874
400	Mavi	800	5.52	3.00	76.20	29.00	736.60	200	1.38	0.30	0.44	20617876
400	Yaşıl	800	5.52	3.00	76.20	29.00	736.60	200	1.38	0.30	0.44	20159159

3/4

19.05

1.19

30.10

100	Qara	800	5.52	3.50	88.90			200.01	1.38	0.41	0.62	20959090
100	Yaşıl	800	5.52	3.50	88.90	29.00	736.60	200	1.38	0.44	0.66	20018478
400	Qara	800	5.52	4.00	101.60	29.00	736.60	200	1.38	0.43	0.64	20617875
400	Mavi	800	5.52	4.00	101.60	29.00	736.60	200	1.38	0.44	0.65	20617877

25.40

1.44

36.55

100	Mavi	800	5.52	4.00	101.60	29.00	736.60	200	1.38	0.57	0.85	20243623
100	Yaşıl	800	5.52	4.00	101.60	29.00	736.60	200	1.38	0.58	0.86	20018481
100	Bənövşəyi	800	5.52	4.00	101.60	29.00	736.60	200	1.38	0.58	0.86	20673999
300	Yaşıl	800	5.52	4.00	101.60	29.00	736.60	200	1.38	0.58	0.86	20018483
400	Yaşıl	800	5.52	4.00	101.60	29.00	736.60	200	1.38	0.58	0.86	20018484

25.40

1.49

37.75

100	Qara	800	5.52	4.00	101.60	29.00	736.60	200	1.38	0.60	0.90	20936107
400	Qara	800	5.52	4.00	101.60	29.00	736.60	200	1.38	0.60	0.90	21022646

1-1/4

31.75

1.74

44.09

400

Qara

800

5.52

4.50

114.30

29.00

736.60

200

1.38

0.72

1.08

21102379

1-1/4

31.75

1.69

42.89

100

Yaşıl

800

5.52

4.50

114.30

29.00

736.60

200

1.38

0.69

1.03

20018485

1-1/2

38.10

1.94

49.24

100	Mavi	800	5.52	5.00	127.00	29.00	736.60	200	1.38	0.80	1.19	20385256
100	Yaşıl	800	5.52	5.00	127.00	29.00	736.60	200	1.38	0.81	1.20	20018488
200	Yaşıl	800	5.52	5.00	127.00	29.00	736.60	200	1.38	0.81	1.20	20018489
400	Bənövşəyi	800	5.52	5.00	127.00	29.00	736.60	200	1.38	0.81	1.20	20674040

1-1/2

38.10

1.99

50.44

400

Qara

800

5.52

5.00

127.00

29.00

736.60

200

1.38

0.84

1.25

21022647

1-3/4

45.08

2.23

56.61

100

Yaşıl

5.50

139.70

29.00

736.60

200

1.38

0.95

1.41

20142343

50.80

2.50

63.53

100	Mavi	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.15	1.72	20598926
100	Yaşıl	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.17	1.74	20018493
100	Bənövşəyi	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.17	1.74	20674041
200	Yaşıl	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.17	1.74	20018494
400	Qara	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.13	1.68	20977025
400	Mavi	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.15	1.72	20977172
400	Yaşıl	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.17	1.74	20018495
400	narıncı	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.17	1.74	20977028
400	Bənövşəyi	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.17	1.74	20777391
400	Qırmızı	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.17	1.74	20977060

50.80

2.55

64.73

100	Qara	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.20	1.79	20936141
400	Qara	800	5.52	6.00	152.40	29.00	736.60	200	1.38	1.20	1.79	21055222

2-1/2

63.50

3.14

79.79

400

Qara

800

5.52

8.00

203.20

29.00

736.60

200

1.38

1.80

2.68

21055223

2-1/2

63.50

3.09

78.59

100	Yaşıl	800	5.52	7.50	190.50	29.00	736.60	200	1.38	1.76	2.61	20018496
400	Bənövşəyi	800	5.52	8.00	203.20	29.00	736.60	200	1.38	1.76	2.62	21088746

76.20

3.64

92.52

100	Qara	800	5.52	9.00	228.60	29.00	736.60	200	1.38	2.14	3.18	20936142
400	Qara	800	5.52	9.00	228.60	29.00	736.60	200	1.38	2.14	3.18	21055350

76.20

3.60

91.32

100	Yaşıl	800	5.52	9.00	228.60	29.00	736.60	200	1.38	2.09	3.11	20018498
400	Mavi	800	5.52	9.00	228.60	29.00	736.60	200	1.38	2.07	3.08	21093776
400	Yaşıl	800	5.52	9.00	228.60	29.00	736.60	200	1.38	2.09	3.11	20018499
400	Yaşıl	800	5.52	9.00	228.60	29.00	736.60	200	1.38	2.09	3.11	20018500

101.60

4.60

116.95

100	Yaşıl	800	5.52	10.00	254.00	29.00	736.60	200	1.38	2.75	4.09	20018502
400	Mavi	800	5.52	10.00	254.00	29.00	736.60	200	1.38	2.72	4.05	21093777
400	Yaşıl	800	5.52	10.00	254.00	29.00	736.60	200	1.38	2.75	4.09	20418432

152.40

7.07

179.56

Yaşıl

800

5.52

36.00

914.40

29.00

736.60

200

1.38

7.71

11.48

21103293
