Name: FRONTIER®
Brand: Continental / ContiTech

Tətbiq və konstruksiya

FRONTIER® qənaətcil hava və su şlanqıdır. O, sənaye, tikinti və kənd təsərrüfatının geniş spektrini əhatə edir. 200 və 300 PSI iş təzyiqlərində mövcuddur. FRONTIER® şlanq Qeyri-keçirici tələblərə cavab vermir.

Performans və əsas xüsusiyyətlər

Boru

EPDM Kauçuk

Qapaq

EPDM Kauçuk

Möhkəmləndirici

Spiral Sintetik İplik
2” Örgülü Sintetik İplikdir

Temperatur diapazonu

-40°F / -40°C ~ 210°F / 99°C

Dizayn Faktoru

Qablaşdırma

3/16" 3/4" - 500 fut çarxlar
1" - 450 fut çarxlar
1-1/4" - 400 fut çarxlar
1-1/2" - 300 fut çarxlar
2" - 200ft Qutular
Maksimum 3 Parça Makara, 50ft Min. uzunluq
2" Maksimum 4 Parça Qutu, 50ft Min. uzunluq

Mufta

*Qıvrım spesifikasiyası üçün Continental Sənaye Şlanqının Montaj Təlimatına baxın.

Ehtiyatsız / Ölçülər

Xüsusi istehsal üçün minimum tələblər üçün Müştəri Xidməti ilə əlaqə saxlayın

Markalanma

Brend

Continental FRONTIER® 1” (25,4 mm) 200 PSI WP ABŞ istehsalı

Ölçülər və texniki cədvəllər

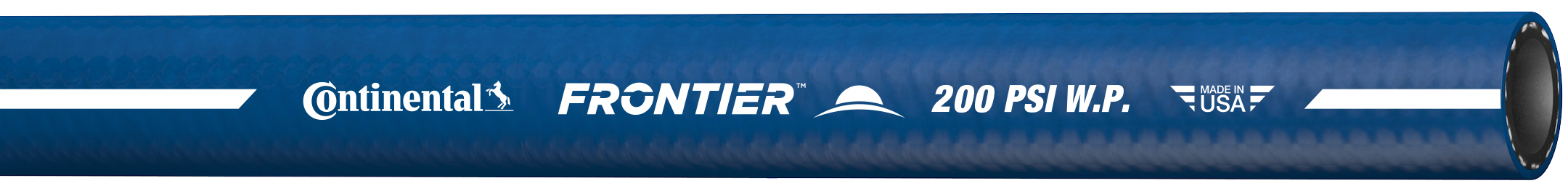

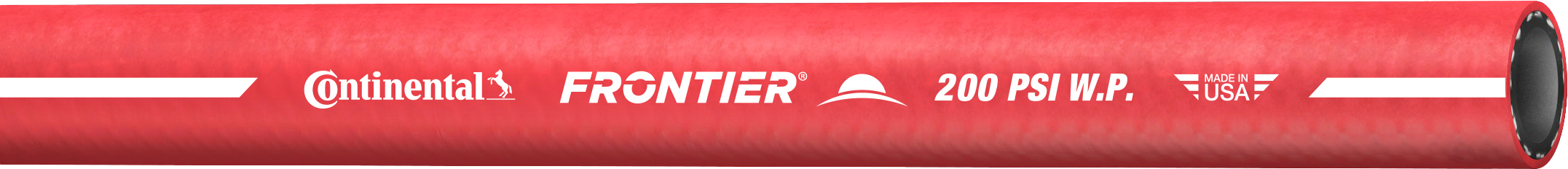

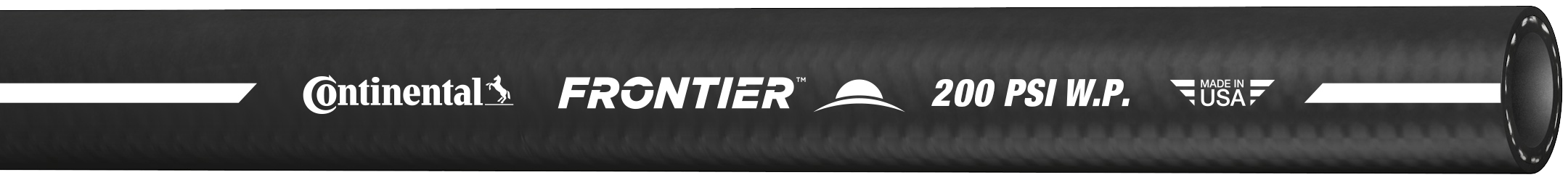

FRONTIER® 200

Sifariş Kodları: 569-547), (-09) 536-035 (2" Qara), 536-040 (2" Qırmızı), 569-009 (Qara)

Məhsul Nömrələri

ID
(in)

ID
(mm)

Nom. OD
(in.)

Nom. OD
(mm)

Uzunluq (ft)	Rəng	Dəq. Burst (PSI)	Dəq. Burst (Mpa)	Əyilmə Radiusu (in.)	Əyilmə Radiusu (mm)	WP (PSI)	WP (MPa)	Çəki (lbs/ft)	Çəki (kq/m)	Hissə nömrəsi

3/16

4.57

0.44

11.10

500

Qara

800

5.52

2.25

57.15

200

1.38

0.08

0.12

20025544

1/4

6.35

0.50

12.70

25	Qırmızı	800	5.52	3.00	76.20	200	1.38	2.42	3.61	20129541
50	Qırmızı	800	5.52	3.00	76.20	200	1.38	4.85	7.22	20132830
500	Qara	800	5.52			200	1.38	0.10	0.14	20025553
500	Mavi	800	5.52	3.00	76.20	200	1.38	0.10	0.14	20026919
500	Qırmızı	800	5.52	3.00	76.20	200	1.38	0.10	0.14	20025735

5/16

7.90

0.58

14.80

500	Qara	800	5.52	3.75	95.25	200	1.38	0.13	0.19	20025565
500	Qırmızı					200	1.38	0.13	0.19	20025748

3/8

9.60

0.67

17.00

25	Qırmızı	800	5.52	4.50	114.30	200	1.38	3.98	5.92	20129544
25	Qırmızı	800	5.52	4.50	114.30	200	1.38	3.98	5.92	20129680
50	Qırmızı	800	5.52	4.50	114.30	200	1.38	7.95	11.83	20129545
50	Qırmızı	800	5.52	4.50	114.30	200	1.38	7.95	11.83	20132831
100	Qırmızı	800	5.52	4.50	114.30	200	1.38	15.90	23.66	20129682
500	Qara	800	5.52	4.50	114.30	200	1.38	0.16	0.24	20025572
500	Mavi	800	5.52	4.50	114.30	200	1.38	0.16	0.24	20338093
500	Qırmızı	800	5.52	4.50	114.30	200	1.38	0.16	0.24	20025750

1/2

12.70

0.81

20.60

50	Qırmızı	800	5.52	6.00	152.40	200	1.38	10.65	15.85	20132832
500	Qara	800	5.52	6.00	152.40	200	1.38	0.21	0.32	20025591
500	Mavi	800	5.52	6.00	152.40	200	1.38	0.21	0.32	20026921
500	Qırmızı	800	5.52	6.00	152.40	200	1.38	0.21	0.32	20025773

5/8

15.90

0.97

24.60

500	Qara	800	5.52	7.50	190.50	200	1.38	0.30	0.44	20025610
500	Mavi	800	5.52	7.50	190.50	200	1.38	0.30	0.44	20026923
500	Qırmızı	800	5.52	7.50	190.50	200	1.38	0.30	0.44	20025787

3/4

19.10

1.12

28.40

50	Qırmızı	800	5.52	9.00	228.60	200	1.38	0.37	0.56	20025809
500	Qara	800	5.52	9.00	228.60	200	1.38	0.38	0.56	20025619
500	Mavi	800	5.52	9.00	228.60	200	1.38	0.38	0.56	20026925
500	Qırmızı	800	5.52	9.00	228.60	200	1.38	0.38	0.56	20025799

25.40

1.44

36.60

450	Qara	800	5.52	12.00	304.80	200	1.38	0.59	0.87	20025714
450	Mavi	800	5.52	12.00	304.80	200	1.38	0.58	0.87	20026928
450	Qırmızı	800	5.52	12.00	304.80	200	1.38	0.58	0.87	20025966

1-1/4

31.80

1.73

44.00

400	Qara	800	5.52	15.00	381.00	200	1.38	0.83	1.24	20025649
400	Qırmızı	800	5.52	4.50	114.30	200	1.38	0.83	1.23	20025826

1-1/2

38.10

1.98

50.40

300	Qara	800	5.52	18.00	457.20	200	1.38	0.96	1.42	20025655
300	Mavi	800	5.52	18.00	457.20	200	1.38	0.95	1.42	20340494
300	Qırmızı	800	5.52	18.00	457.20	200	1.38	0.95	1.42	20025834

50.80

2.50

63.50

200	Qara	800	5.52	24.00	609.60	200	1.38	1.26	1.88	20022897
200	Qırmızı	800	5.52			200	1.38	1.28	1.90	20022939

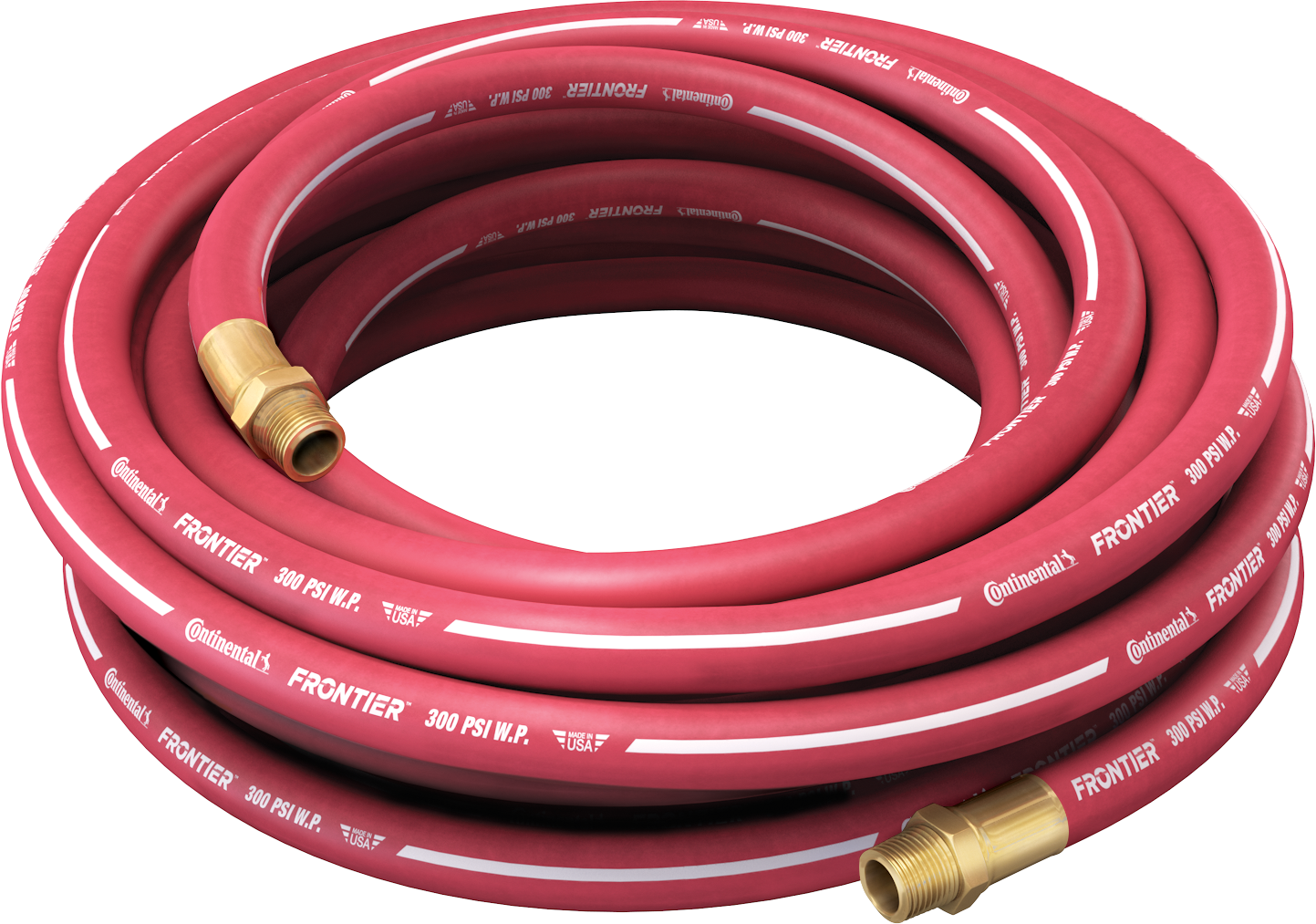

FRONTIER® 300

Sifariş Kodları: 569-557 (Qırmızı)

Məhsul Nömrələri

ID
(in)

ID
(mm)

Nom. OD
(in.)

Nom. OD
(mm)

Uzunluq (ft)	Rəng	Dəq. Burst (PSI)	Dəq. Burst (Mpa)	Əyilmə Radiusu (in.)	Əyilmə Radiusu (mm)	WP (PSI)	WP (MPa)	Çəki (lbs/ft)	Çəki (kq/m)	Hissə nömrəsi

1/4

6.35

0.53

13.40

50	Qırmızı	1200	8.27	3.00	76.20	300	2.07	6.20	9.23	20147625
100	Qırmızı	1200	8.27	3.00	76.20	300	2.07	12.40	18.45	20147626

3/8

9.60

0.68

17.30

Qırmızı

1200

8.27

4.50

114.30

300

2.07

9.15

13.62

20147627

1/2

12.70

0.84

21.30

50	Qırmızı	1200	8.27	6.00	152.40	300	2.07	12.60	18.75	20147629
100	Qırmızı	1200	8.27	6.00	152.40	300	2.07	25.20	37.50	20147650

FRONTIER® 300

Sifariş Kodları: 569-562 (Mavi), 569-557 (9-B59), 569-560 (Yaşıl), 569-516 (Sarı)

Məhsul Nömrələri

ID
(in)

ID
(mm)

Nom. OD
(in.)

Nom. OD
(mm)

Uzunluq (ft)	Rəng	Dəq. Burst (PSI)	Dəq. Burst (Mpa)	Əyilmə Radiusu (in.)	Əyilmə Radiusu (mm)	WP (PSI)	WP (MPa)	Çəki (lbs/ft)	Çəki (kq/m)	Hissə nömrəsi

1/4

6.35

Mavi

300

2.07

6.20

9.23

20029102

1/4

6.35

0.53

13.40

50	Qırmızı	1200	8.27	3.00	76.20	300	2.07	0.12	0.18	20026963
500	Qırmızı	1200	8.27	3.00	76.20	300	2.07	0.12	0.18	20026960

1/4

6.40

0.53

13.40

500

Qara

1200

8.27

3.00

76.20

300

2.07

0.12

0.19

20026997

5/16

7.90

0.61

15.60

500

Qırmızı

300

2.07

0.16

0.24

20026967

3/8

9.60

0.68

17.27

Mavi	300	2.07	9.15	13.62	20029107
Mavi	300	2.07	54.90	81.70	20029109
Mavi	300	2.07	4.58	6.81	20029105

3/8

9.60

0.68

17.30

50	Qırmızı	1200	8.27	4.50	114.30	300	2.07	9.15	13.62	20134964
50	Qırmızı	1200	8.27	4.50	114.30	300	2.07	9.15	13.62	20134967
50	Qırmızı	1200	8.27	4.50	114.30	300	2.07	0.18	0.27	20026977
100	Qırmızı	1200	8.27	4.50	114.30	300	2.07	18.30	27.23	20147628
500	Qara	1200	8.27	4.50	114.30	300	2.07	0.18	0.27	20027001
500	Yaşıl	1200	8.27	4.50	114.30	300	2.07	0.18	0.27	20761181
500	Qırmızı	1200	8.27	4.50	114.30	300	2.07	0.18	0.28	20026971
500	Sarı	1200	8.27	4.50	114.30	300	2.07	0.18	0.27	20127382

1/2

12.70

0.84

21.30

500	Qara	1200	8.27	6.00	152.40	300	2.07	0.25	0.38	20027003
500	Yaşıl	1200	8.27	6.00	152.40	300	2.07	0.25	0.38	20761182
500	Qırmızı	1200	8.27	6.00	152.40	300	2.07	0.25	0.38	20026980
500	Sarı	1200	8.27	6.00	152.40	300	2.07	0.25	0.38	20127385

5/8

15.90

1.00

25.40

500	Qara	1200	8.27	7.50	190.50	300	2.07	0.33	0.49	20335180
500	Qırmızı					300	2.07	0.33	0.49	20650869

3/4

19.10

1.15

29.21

500

Mavi

1200

8.27

9.00

228.60

300

2.07

0.42

0.62

20136745

3/4

19.10

1.15

29.20

50	Yaşıl	1200	8.27	9.00	228.60	300	2.07	20.65	30.73	20027014
50	Qırmızı	1200	8.27	9.00	228.60	300	2.07	0.41	0.61	20026987
500	Qara	1200	8.27	9.00	228.60	300	2.07	0.42	0.62	20183079
500	Yaşıl	1200	8.27	9.00	228.60	300	2.07	0.42	0.62	20048519
500	Qırmızı	1200	8.27	9.00	228.60	300	2.07	0.41	0.61	20026985
500	Sarı	1200	8.27	9.00	228.60	300	2.07	0.42	0.62	20026845

25.40

1.47

37.30

450	Qara	1200	8.27	12.00	304.80	300	2.07	0.67	1.00	20027011
450	Yaşıl	1200	8.27	12.00	304.80	300	2.07	0.67	1.00	20048546
450	Qırmızı	1200	8.27	12.00	304.80	300	2.07	0.67	1.00	20026992
450	Sarı	1200	8.27	12.00	304.80	300	2.07	0.67	1.00	20026859
