Name: VARIFLEX™
Brand: Continental / ContiTech

Tətbiq və konstruksiya

Variflex ARPM Class A (Yüksək Yağ Müqaviməti) borusu və örtüyü olan keyfiyyətli, qənaətcil ümumi təyinatlı şlanqdır. Bu şlanq sənaye hava xidməti, kompressor xətləri, pnevmatik alətlər, aşağı təzyiqli sprey və yağ müqavimətinə ehtiyacın yüksək olduğu bir çox digər tətbiqlər üçün nəzərdə tutulub. 1000 V DC-də şlanqın hər düym uzunluğuna bir (1) meqaohm-dan çox olan minimum elektrik müqaviməti ilə keçirici deyil. 200 və 300 PSI iş təzyiqlərində mövcuddur.

Performans və əsas xüsusiyyətlər

Boru

Nitril (NBR)
ARPM Sinfi A (Yüksək Yağ Müqaviməti)

Qapaq

Nitril / PVC Qarışığı
ARPM Sinfi A (Yüksək Yağ Müqaviməti)

Möhkəmləndirici

Spiral Sintetik İplik

Temperatur diapazonu

-20°F / -29°C ~ 210°F / 99°C

Dizayn Faktoru

Qablaşdırma

3/16” - 3/4” - 500 fut çarxlar
1-1/4” - 400 fut çarxlar
1” - 450 fut çarxlar
1-1/2" - 300 fut çarxlar
Maks. 3 Parça, minimum uzunluq 50 fut

Mufta

Qıvrım xüsusiyyətləri üçün Continental Sənaye Şlanqının Yığılması Təlimatına baxın.

Ehtiyatsız / Ölçülər

Xüsusi istehsal üçün minimum tələblər üçün Müştəri Xidməti ilə əlaqə saxlayın

Markalanma

Brend

Continental Variflex Keçirməyən 1/2” (12,7 mm) 200 PSI WP ABŞ istehsalı

Ölçülər və texniki cədvəllər

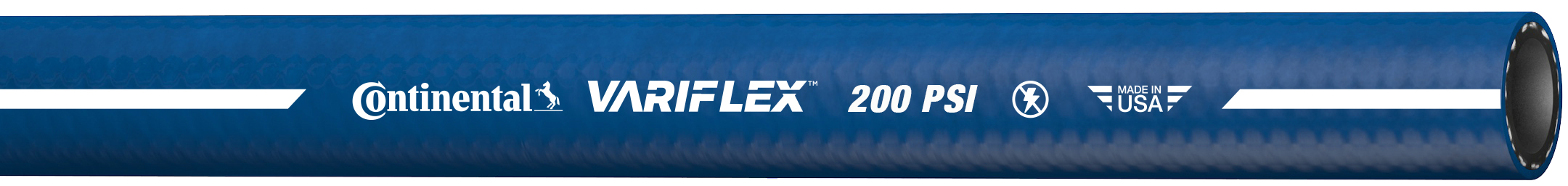

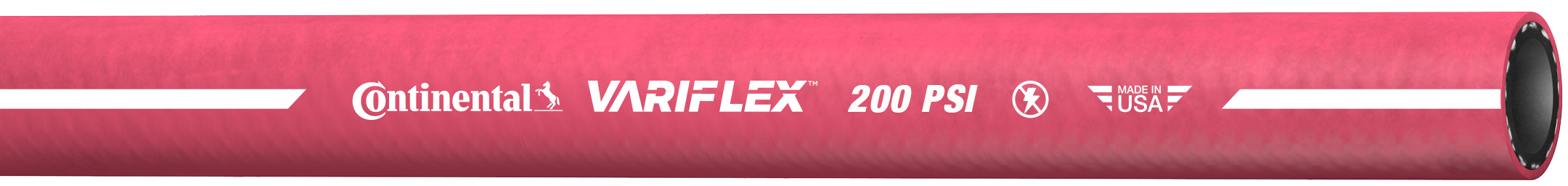

VARIFLEX™ 200

Sifariş Kodları: 569-007 (Qırmızı), 569-036 (Mavi)

Məhsul Nömrələri

ID
(in)

ID
(mm)

Nom. OD
(in.)

Nom. OD
(mm)

Uzunluq (ft)	Rəng	Dəq. Burst (PSI)	Dəq. Burst (Mpa)	Əyilmə Radiusu (in.)	Əyilmə Radiusu (mm)	WP (PSI)	WP (MPa)	Çəki (lbs/ft)	Çəki (kq/m)	Hissə nömrəsi

1/4

6.60

0.53

13.50

500

Qırmızı

800

5.52

3.00

76.20

200

1.38

0.10

0.15

20025484

5/16

8.10

0.63

15.90

500

Qırmızı

800

5.52

3.75

95.25

200

1.38

0.14

0.21

20025485

13/32

9.80

0.69

17.50

500

Qırmızı

800

5.52

4.50

114.30

200

1.38

0.15

0.23

20025487

1/2

12.90

0.84

21.40

500	Mavi					200	1.38	0.21	0.32	20147654
500	Qırmızı	800	5.52	6.00	152.40	200	1.38	0.21	0.32	20025490

5/8

15.90

1.00

25.40

500	Mavi					200	1.38	0.30	0.44	20612705
500	Qırmızı	800	5.52	7.50	190.50	200	1.38	0.30	0.44	20025492

3/4

19.10

1.13

28.60

500	Mavi					200	1.38	0.34	0.51	20026313
500	Qırmızı	800	5.52	9.00	228.60	200	1.38	0.34	0.51	20025493

25.40

1.47

37.30

450

Qırmızı

800

5.52

12.00

304.80

200

1.38

0.57

0.84

20025495

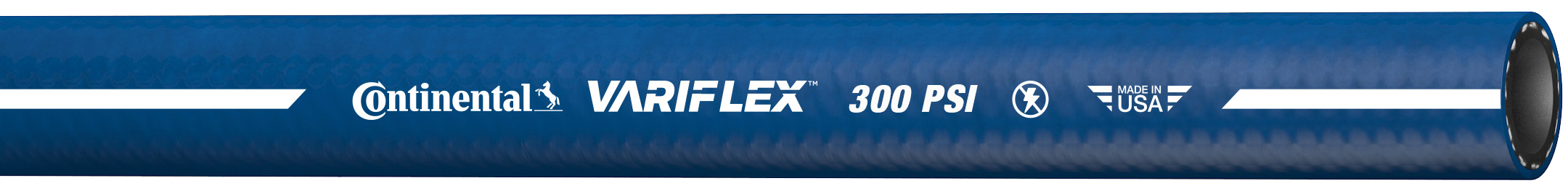

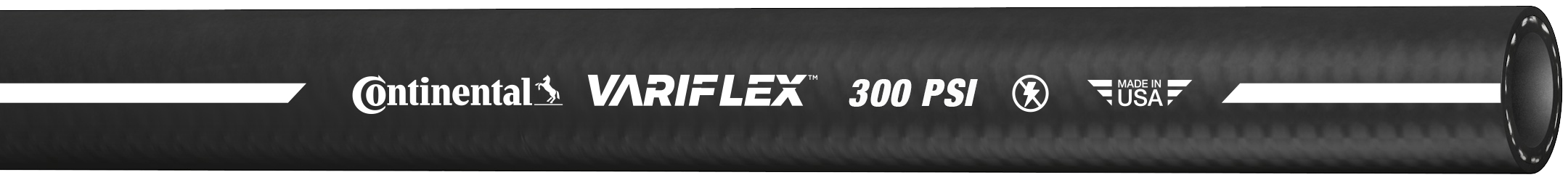

VARIFLEX™ 300

Sifariş Kodları: 569-008 (Qırmızı), 569-006 (Qara), 569-037 (Mavi)

Məhsul Nömrələri

ID
(in)

ID
(mm)

Nom. OD
(in.)

Nom. OD
(mm)

Uzunluq (ft)	Rəng	Dəq. Burst (PSI)	Dəq. Burst (Mpa)	Əyilmə Radiusu (in.)	Əyilmə Radiusu (mm)	WP (PSI)	WP (MPa)	Çəki (lbs/ft)	Çəki (kq/m)	Hissə nömrəsi

1/4

6.60

0.54

13.80

500	Qara	1200	8.27	3.00	76.20	300	2.07	0.12	0.17	20025408
500	Qırmızı	1200	8.27	3.00	76.20	300	2.07	0.12	0.17	20025498

5/16

7.90

0.64

16.20

500

Qırmızı

300

2.07

0.16

0.23

20025499

5/16

8.10

0.64

16.20

500

Qara

1200

8.27

3.75

95.25

300

2.07

0.15

0.23

20025428

3/8

9.52

0.69

17.50

500

Qara

1200

8.27

4.50

114.30

300

2.07

0.17

0.25

20025430

3/8

9.60

0.69

17.50

25	Qırmızı	1200	8.27	3.75	95.25	300	2.07	4.23	6.29	20104940
50	Qırmızı	1200	8.27	3.75	95.25	300	2.07	8.48	12.62	20104942
500	Mavi	1200	8.27	4.50	114.30	300	2.07	0.17	0.25	20026318
500	Qırmızı	1200	8.27	3.75	95.25	300	2.07	0.17	0.25	20025502

1/2

12.70

1.02

25.80

500

Qara

1200

8.27

6.00

152.40

300

2.07

0.23

0.35

20025450

1/2

12.90

0.86

21.80

50	Qırmızı	1200	8.27	6.00	152.40	300	2.07	11.95	17.78	20104909
500	Mavi	1200	8.27	6.00	152.40	300	2.07	0.24	0.36	20026319
500	Qırmızı	1200	8.27	6.00	152.40	300	2.07	0.24	0.36	20025512

5/8

15.90

1.02

25.80

500	Qara	1200	8.27	7.50	190.50	300	2.07	0.31	0.46	20333327
500	Mavi	1200	8.27	7.50	190.50	300	2.07	0.31	0.46	20026322
500	Qırmızı	1200	8.27	7.50	190.50	300	2.07	0.31	0.46	20025518

3/4

19.05

1.19

30.20

500

Mavi

1200

8.27

9.00

228.60

300

2.07

0.42

0.62

20026323

3/4

19.10

1.19

30.20

500	Qara	1200	8.27	9.00	228.60	300	2.07	0.41	0.61	20025471
500	Qırmızı	1200	8.27	9.00	228.60	300	2.07	0.42	0.62	20025522

25.40

1.50

38.10

450	Qara	1200	8.27	12.00	304.80	300	2.07	0.59	0.87	20025477
450	Mavi	1200	8.27	12.00	304.80	300	2.07	0.60	0.89	20026334
450	Qırmızı	1200	8.27	12.00	304.80	300	2.07	0.60	0.89	20025532
